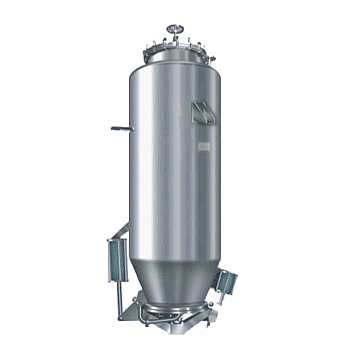

产品简介

适应范围：

本设备适用于制药、食品、生物、化工等行业，常用于中草药有效成分及芳香油的提取，是中成药生产过程中普遍采用的设备。

概述：

1.全套设备主要由提取罐体、冷凝器、冷却器、油水分离器、消泡器、过滤器、控制箱等部分组成。

2.设备主要形式有正锥式、蘑菇式、直筒式、斜锥式、倒锥式。可作静态提取，也可根据生产工艺需要，配置搅拌器作动态提取。

3.采用先进的密封技术，可在常压、负压、正压、强制循环、热回流等多种条件下，通过水煎、温浸、渗漉等方式进行操作。

4.针对大口径出渣门，我公司专门设计了多汽缸安全出渣门。不仅操作方便，而且保证安全可靠、不渗漏。

5.针对大容量提取罐，我公司专门设计了快速出液装置。节省出液时间，提高生产效率。

6.针对粉末状物料的提取，我公司设计了高效的提取和出液方式。

主要技术参数Main technical parameter：

参数     型号	0.5m3	1m3		2 m3	3 m3	4 m3	6m3	8 m3	10 m3
全容积（L）	650	1200		2300	3300	4300	6400	8600	1100
罐内压力（Mpa）	＜0.1
夹套设计压力（Mpa）	≤0.3
压缩空压力	0.6-07Mpa
投料口直径（mm）	350		400	400	400	400	450	500	500
排渣口直径（mm）	500		800	800	800	800	1000	1000	1000
加热面积（m2）	2.7		3.6	5	6.5	7.5	11	13	15
冷凝面积（m2）	3		4	5	6	8	8	12	15
冷却面积	0.5		0.5	1	1	1	1.5	1.5	1.5
外形尺寸（m）	1.5*1.5*4		3*3*5	3*3*5.5	3*3*6.2	3.5*3.5*6.7	4*4*7	4*4*8	4*4*10
